Декоративный вытяжной вентилятор Вентс 100 З1

• Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений.
• Для монтажа в вентиляционные шахты или соединения с воздуховодами.
• Перемещение малой и средней величины потока воздуха на небольшие расстояния при малом сопротивлении.
• Для монтажа с воздуховодами 100, 125 и 150 мм.

Конструкция

• Современный дизайн и эстетический внешний вид.
• Лицевая панель выполнена с полированной нержавеющей стали с различными рисунками.
• Корпус и крыльчатка выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету.
• Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя.
• Степень защиты IP 24.

Варианты исполнения лицевых панелей

З 1	З 2	З 3	З 4	З 5	З 6

Двигатель

• Надёжный двигатель с низким энергопотреблением.
• Предназначен для непрерывной работы и не требует обслуживания.
• Оборудован защитой от перегрева.

Управление

Ручное:

• Вентилятор управляется при помощи комнатного выключателя освещения. Выключатель в поставку не входит.
• Регулировка скорости может осуществляться с помощью тиристорного регулятора. Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству.

Автоматическое:

• При помощи электронного блока управления БУ-1-60 (см. Электрические принадлежности). Блок управления поставляется отдельно.

Монтажные особенности

• Вентилятор устанавливается непосредственно в проем вентиляционной шахты.
• При удалённом размещении вентиляционной шахты возможно использование гибких воздуховодов. Присоединение воздуховода к выходному фланцу вентилятора осуществляется при помощи хомута.
• Крепится к стене при помощи шурупов.
• Для подключения вентилятора с двигателем низкого напряжения 12В к сети 220 В / 50 Гц необходимо дополнительно приобрести понижающий трансформатор (например серии ТРФ 220/12-25).

Возможные модификации (цена вентилятора может отличатся в зависимости от выбраной модификации)

Пиктограмма		Условное обозначение		Описание модификации
		З Л		Двигатель оборудован подшипниками качения для увеличения срока службы (прим. 40 тыс. рабочих часов) и установки вентилятора под любым углом. Подшипники не требуют обслуживания и имеют запас смазочного материала, достаточного для всего срока эксплуатации.
		З турбо		Двигатель с повышенной производительностью.
		З 12		Исполнение с безопасным двигателем низкого напряжения. Питание от 12 В переменного тока.

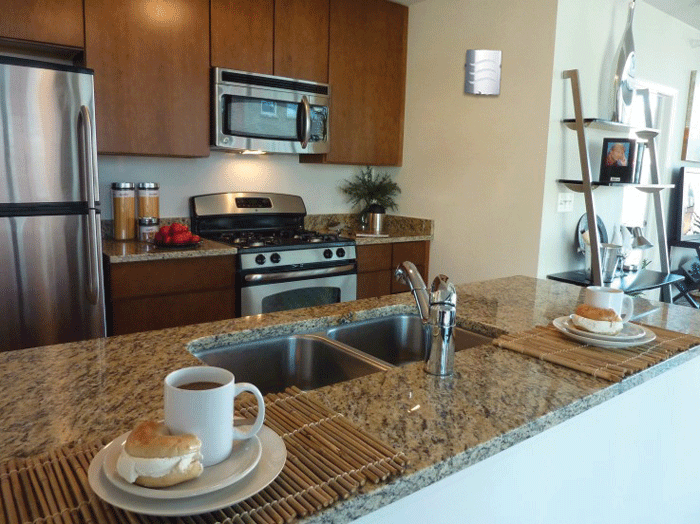

Пример монтажа
